Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | PowerSyntax |
Orzecznictwo: | CE |
Numer modelu: | 75068 |
Minimalne zamówienie: | 1 szt |
Szczegóły pakowania: | Pakowane w mocne papierowe kartony |
Czas dostawy: | 2-3 tygodnie |
Zasady płatności: | T/T, Western Union |
Możliwość Supply: | 1000 sztuk / miesiąc |
Wtyczka / Gniazdo: | Gniazdo (typ kątowy montowany na ścianie) | Rodzaj montażu: | Mocowanie ścienne |
---|---|---|---|
Format Polaka: | 5P = 3P+N+Z | Aktualna ocena (Amper): | 250A |
Stopień ochrony IP: | IP67 | ||
High Light: | IP67 Wstawione na ścianie gniazdo kątowe,400 V ścienne gniazdo kątowe,250A Włącznik zasilania podłączony do ściany |

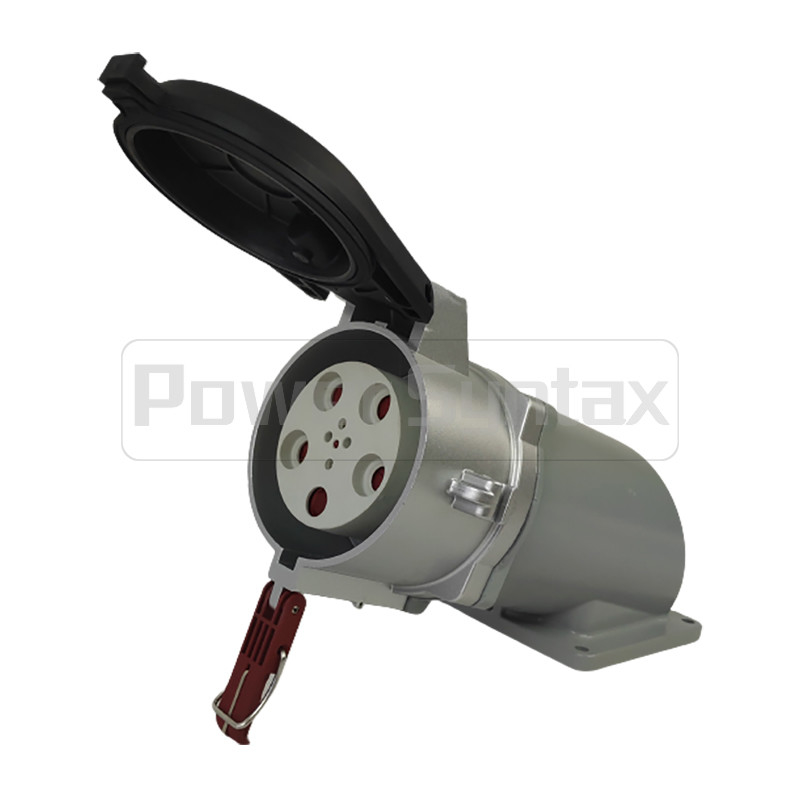

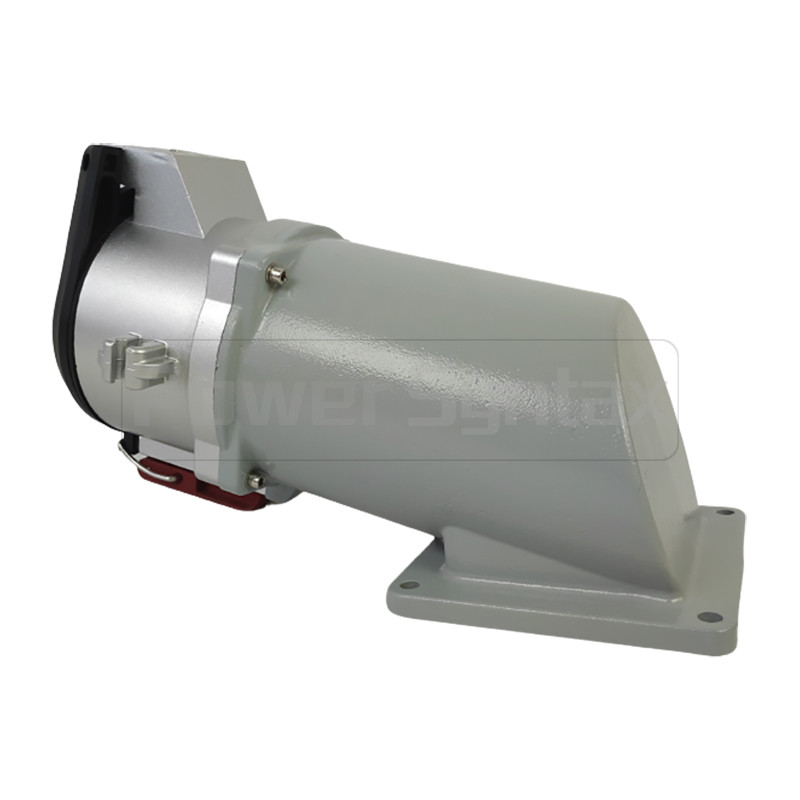

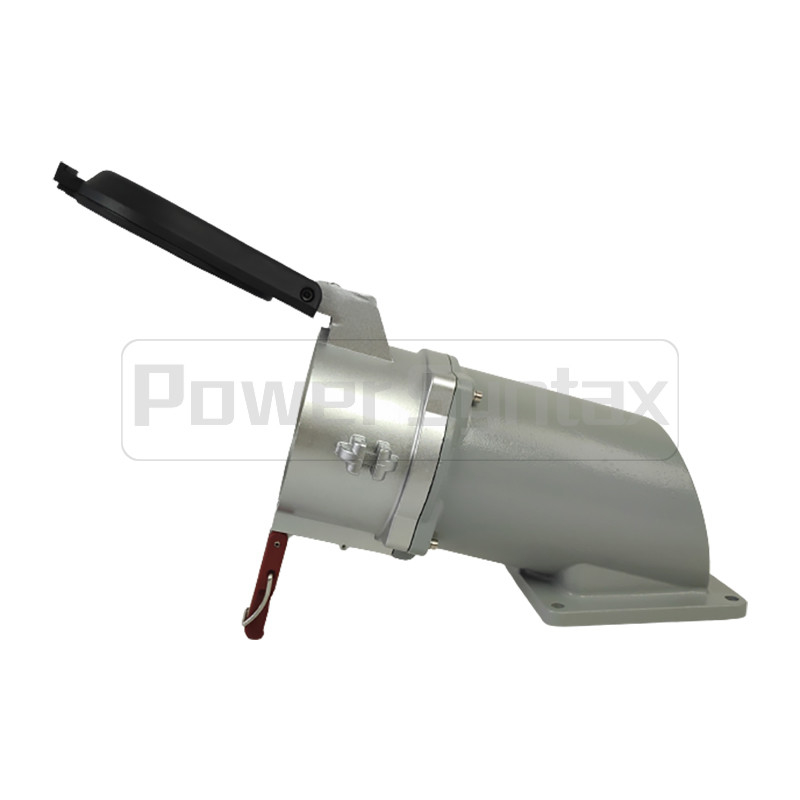

PowerSyntax 5P 250A IP67 400V Ciężki wysokoprądowy gniazdek przemysłowy pod kątemCzęśćWymogi
Parametry techniczne:
Atrybut | Wartość |
Marka / Producent | PowerSyntax |
Numer części producenta | 75068 |
Wtyczka / gniazdo | Wtyczka (typu kątowego zamontowanego na ścianie) |
Rodzaj montażu | Ściany |
Format bieguna | 5P = 3P+N+E |
Prąd nominalny (Ampere) | 250A |
Poziom napięcia | 380 V ~ 415 V (na zamówienie do 1000 V) |
Stopień ochrony klasyfikacji własności intelektualnej | IP67 |
Stopień odporności na wstrząsy | IK10 |
Temperatura otoczenia | - 40 °C do + 100 °C |
Odporność na izolację (faza-faza i faza-ziemia) |
> 500 MOhm |
Indeks porównawczy śledzenia wkładu | > 600 CTI |
Kabel CSA (Przecinek poprzeczny) Przewodnik sztywny EN 60228 klasa 1+2 |
120 - 150 mm2 |
CSA kablu pilotażowego (obszar przekroju poprzecznego) Przewodnik EN 60228 klasa 1+2 |
10,5 - 4,0 mm2 |
Średnica gruczołu kablowego dla kabla | 45 - 66 mm |
Pozycja zegara | 6 godzin |
Częstotliwość (Hertz) | 50-60 Hz |
Płeć | Kobieta |
Orientacja ciała | Wprost. |
Technologia połączeń | Terminal śruby |
Materiał plastikowego obudowy | Odlewany aluminium |
Materiał kontaktów metalowych | Płyty miedziane |
Międzynarodowa norma | IEC 309-2, EN 60309-2, DIN VDE 0623 część 1 |
Inne napięcia i częstotliwości dostępne na żądanie. |
Aktualność | Polacy |
230 V 50a.60Hz |
400 V 50a.60Hz |
500 V 50a.60Hz |
690 V 50a.60Hz |
1000 V 50a.60Hz |
4P 5P Dziewiąta dziewiąta |
4P 5P 6h 6h |
4P 5P 7h 7h |
4P 5P 5h 5h |
4P 5P 1h 1h |
||
250A | 4P | 75062 | 75063 | 75064 | 75065 | 75066 |
5P | 75067 | 75068 | 75069 | 75070 | 75071 | |
400A | 4P | 75072 | 75073 | 75074 | 75075 | 75076 |
5P | 75077 | 75078 | 75079 | 75080 | 75081 |
Rysunek wymiarów:
Cechy i korzyści:
• Pełna ochrona przed kontaktem i niezawodność w niekorzystnych warunkach środowiskowych dzięki klasie ochrony IP67 (przeciśniona na kurz i wodoodporna).
• Standardowe wbudowane kontakty pilotażowce zapewniają również bezpieczne zasilanie energią.
• Połączenia kablowe są możliwe zarówno z ferrułą, jak i bez niej.
• Stałe śruby włączone zwiększają bezpieczeństwo i umożliwiają szybką i łatwą instalację.
• Permanently installed finger contact protection protects against the risk of electric shock if the live parts are inadvertently touched and additionally prevents system failures due to the penetration of foreign particles.
• Niezwykle wytrzymałe aluminiowe obudowy wytrzymują obciążenia o masie około 2 ton i mogą być zatem stosowane w najtrudniejszych i najbardziej niekorzystnych warunkach.
• Wysoka niezawodność w temperaturach od -40 °C do + 100 °C.
• Łatwe okablowanie za pomocą standardowych narzędzi montażowych i przyjaznego użytkownikowi wejścia do kabla.
Wersje ciężkie dla przemysłu:
Od wielu lat PowerSyntax jest silnym partnerem w obszarze wtyczek i gniazdek w Europie Środkowo-Wschodniej do 125 A.Teraz dobrze znany program został rozszerzony na urządzenia wysokiego prądu wtyczki i gniazda do 400 AJak zwykle najwyższy priorytet przypisuje się normom bezpieczeństwa, jakości i niezawodności.Górnictwo otwarte lub przemysł górniczy, jeżeli w pełni spełniają wymagania klientów.
Zakres zastosowań ciężkich uzupełnia wtyczki i gniazda objęte obecnie normą EN 60309-2, umożliwiając dostęp do prądów nominalnych 160A, 200A, 250A i 400A oraz napięć nominalnych do 1000 V.Projekt opiera się na następujących standardach:: IEC 309-1, EN 60309-1, DIN VDE 0623, część 1.
Złącza do wymagających zastosowań
W zastosowaniach, w których stosowane są złącza o wysokim prędkości, bezpieczeństwo, jakość i niezawodność są najwyższym priorytetem dla klientów.wszystkie te właściwości zostały połączone w jedną gamę produktówW ten sposób wszyscy klienci otrzymują produkt o najwyższej jakości.
stopień wydajności.
Niezależnie od tego, czy w budownictwie tuneli, gdzie wymagana jest wyjątkowa wytrzymałość mechaniczna, czy w zastosowaniach kolejowych, gdzie trzęsienie jest najważniejsze,łączniki wysokiego prądu są zawsze właściwym wyborem.
System kontaktowy
Kontakty srebrne o maksymalnej powierzchni kontaktu, a tym samym o minimalnej straty mocy, przyczyniają się do obniżenia kosztów energii, zapewniają również wysoką niezawodność w różnych warunkach środowiskowych,takie jak silne wibracje, wysokie temperatury, silne zanieczyszczenie itp. Po zużyciu soczewki można łatwo i szybko wymienić za pomocą standardowych narzędzi.
Wzmocnione mieszkania:
Złącza są zaprojektowane do temperatury otoczenia od - 40 °C do + 100 °C. Zapewnia to pełną funkcjonalność w niskich i bardzo wysokich temperaturach.Oznacza to znacznie mniejszą liczbę awarii instalacji (mniejsze ryzyko przegrzania się) i mniejsze ryzyko pożaruKolejnym ważnym aspektem dla różnych gałęzi przemysłu, takich jak budowa tuneli, budowy, kopalnie, jest wysoka wytrzymałość złączy, które mogą wytrzymać obciążenia do 2 ton.
Kod IK:
Kod IK jest systemem kodowania zgodnie z normami IEC/EN 50102 lub IEC/EN 62262, który wskazuje stopień ochrony obudowy przed szkodliwymi naprężeniami zewnętrznymi.Każda liczba charakterystyczna kodu IK oznacza wartość redukcji napięć.
Ochrona od dotyku palcami:
Każdy gniazdo jest wyposażone w zabezpieczenie dotykowe palca, aby chronić użytkownika przed porażeniami elektrycznymi w przypadku przypadkowego kontaktu z częściami podłączonymi.
IP67/IP55:
Złącza są IP67. są odporne na kurz i nadają się do tymczasowego zanurzenia pod wodą.co oznacza ochronę przed pyłem i wodą.
• Zawsze niezawodne w niekorzystnych warunkach środowiskowych.
• Nadaje się do zastosowań o wysokiej wilgotności.
• Niski poziom konserwacji (bez przenikania pyłu/wilgoci).
• Zapewnienie wysokiego poziomu bezpieczeństwa w każdej chwili.
Zastosowanie:
Podłącza do każdego zadania
• Elektrownia lądowa
• Budowa tuneli
• Urządzenia wiertnicze
• Kopalnie żwiru
• Marynarka
• Koleje
• Wojsko
• Przemysł
• Miejsce budowy
• Technologia wydarzeń
• Górnictwo na pasie
• Chemia
• Lotniska
• Kamieniołomy
• Terminal kontenerowy i łącza dźwignia w portach
• Do wszechstronnego zasilania na dużych imprezach w pomieszczeniach i na zewnątrz
• Zasilanie rynków
Dostosowane rozwiązania:
W przypadku gdy standardowe rozwiązania nie spełniają wszystkich wymogów aplikacji, na żądanie tworzone są rozwiązania specyficzne dla klienta.
Zastosowanie przenośnych skrzynek dystrybucyjnych, wtyczek i gniazdek przemysłowych:
