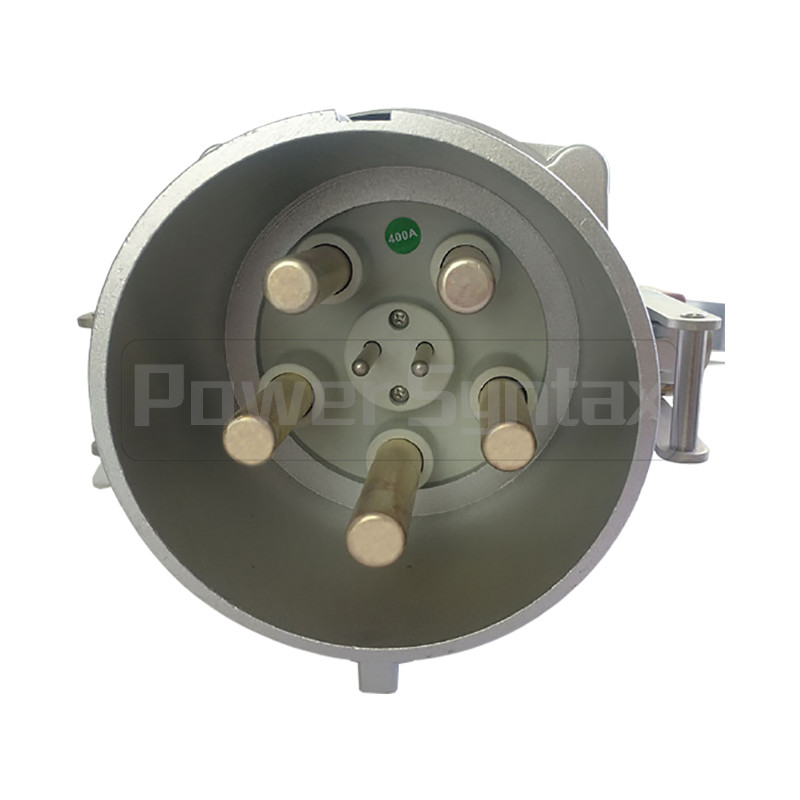

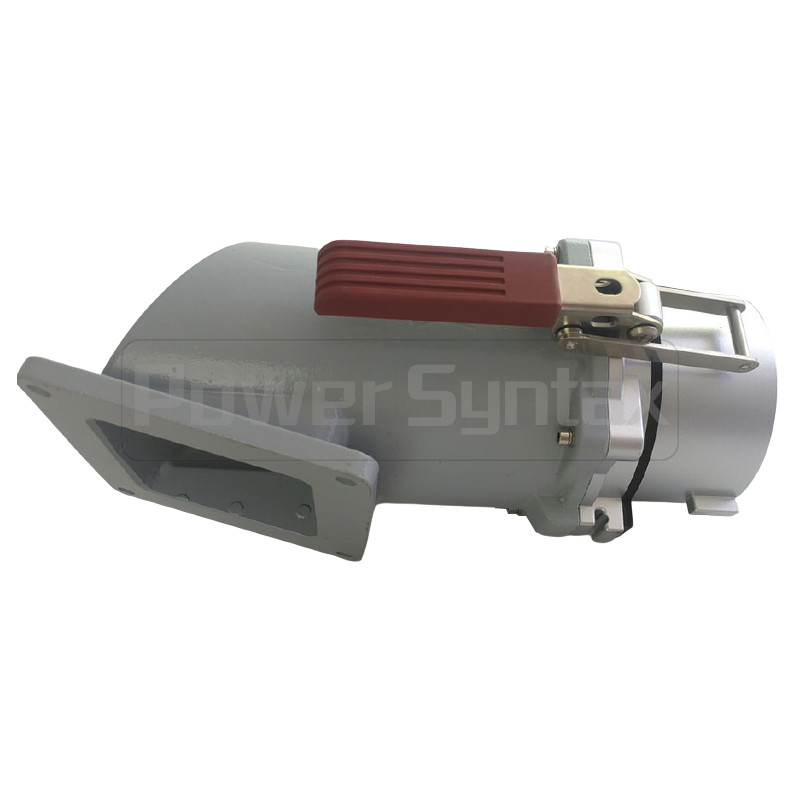

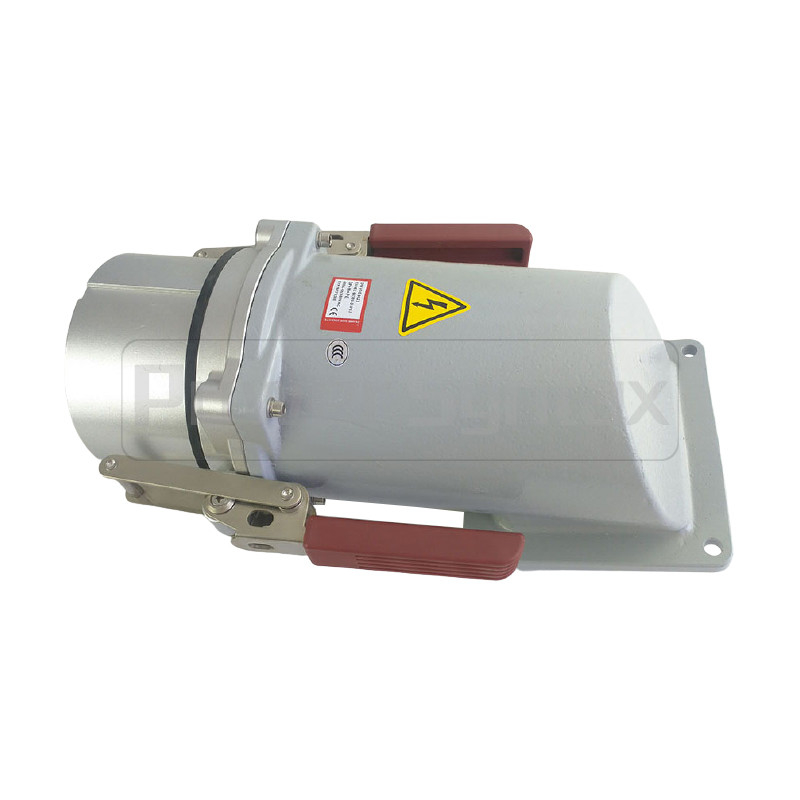

PowerSyntax 5P 400A IP67 415V Wytrzymała przemysłowa wtyczka kątowa do montażu na ścianie Gniazdo Część nr 75336

Parametry techniczne:

Rysunek wymiarowy:

Cechy i zalety:

• Pełna ochrona przed kontaktem i niezawodność w niekorzystnych warunkach środowiskowych dzięki klasie ochrony IP67 (pyłoszczelność i wodoodporność).

• Standardowe wbudowane styki pilotowe zapewniają również bezpieczne zasilanie. Kabel pilotowy może być prowadzony w kablu zasilającym jako kabel hybrydowy lub oddzielnie w obudowie.

• Połączenia kablowe są możliwe z i bez tulejki.

• Stałe śruby mocujące zwiększają bezpieczeństwo i umożliwiają szybką i łatwą instalację.

• Trwale zainstalowana ochrona przed dotykiem palcem chroni przed ryzykiem porażenia prądem w przypadku niezamierzonego dotknięcia części pod napięciem, a dodatkowo zapobiega awariom systemu z powodu wnikania ciał obcych.

• Niezwykle wytrzymała aluminiowa obudowa wytrzymuje obciążenia ok. 2 ton i dlatego może być stosowana w najtrudniejszych i najbardziej niekorzystnych warunkach.

• Wysoka niezawodność w temperaturach od -40 °C do + 100 °C.

• Łatwe okablowanie za pomocą standardowych narzędzi montażowych i przyjaznego dla użytkownika wejścia kablowego.

Wersje Heavy Duty dla przemysłu:

Od wielu lat PowerSyntax jest silnym partnerem w zakresie wtyczek i gniazd CEE do 125 A. Obecnie znany program został rozszerzony o wysokoprądowe wtyczki i gniazda do 400 A. Jak zwykle, najwyższy priorytet mają standardy bezpieczeństwa, jakość i niezawodność. Te wtyczki i gniazda można znaleźć w wielu zastosowaniach, takich jak budowa tuneli, budowa statków, górnictwo odkrywkowe lub przemysł wydobywczy, gdzie w pełni spełniają wymagania klientów.

Seria Heavy Duty uzupełnia wtyczki i gniazda objęte obecnie normą EN 60309-2, udostępniając prądy znamionowe 160A, 200A, 250A i 400A oraz napięcia znamionowe do 1000 V. Konstrukcja opiera się na następujących normach: IEC 309-1, EN 60309-1, DIN VDE 0623, część 1.

Złącza do wymagających zastosowań

W zastosowaniach, w których stosowane są złącza wysokoprądowe, bezpieczeństwo, jakość i niezawodność są najwyższymi priorytetami dla klientów. Aby zrealizować to zadanie, wszystkie te właściwości zostały połączone w jedną gamę produktów. W ten sposób wszyscy klienci otrzymują produkt o najwyższym

stopniu wydajności.

Niezależnie od tego, czy jest to budowa tuneli, gdzie wymagana jest ekstremalna wytrzymałość mechaniczna, czy też zastosowania kolejowe, gdzie odporność na wibracje ma najwyższe znaczenie, złącza wysokoprądowe są zawsze właściwym wyborem.

System kontaktowy:

Posrebrzane styki z maksymalną powierzchnią styku, a tym samym minimalną stratą mocy, przyczyniają się do obniżenia kosztów energii. Zapewniają również wysoką niezawodność w różnych warunkach środowiskowych, takich jak silne wibracje, wysokie temperatury, silne zabrudzenia itp. ... Po zużyciu styki można łatwo i szybko wymienić za pomocą standardowych narzędzi.

Wytrzymała obudowa:

Złącza są przeznaczone do temperatur otoczenia od - 40 ℃ do + 100 ℃. Zapewnia to pełną funkcjonalność w niskich i bardzo wysokich temperaturach. Prowadzi to do znacznie mniejszej liczby awarii instalacji (zmniejszone ryzyko przegrzania) i zmniejszonego ryzyka pożaru. Innym ważnym aspektem dla różnych branż, takich jak budowa tuneli, place budowy, kopalnie, jest wysoka wytrzymałość złączy. Mogą one wytrzymać obciążenia do 2 ton.

Kod IK:

Kod IK to system kodowania zgodnie z IEC/EN 50102 lub IEC/EN 62262, który wskazuje stopień ochrony obudowy przed szkodliwymi obciążeniami zewnętrznymi. Każda liczba charakterystyczna kodu IK reprezentuje wartość odporności na naprężenia.

Ochrona przed dotykiem palcem:

Każde gniazdo jest wyposażone w ochronę przed dotykiem palcem w celu zabezpieczenia użytkownika przed porażeniem prądem w przypadku niezamierzonego kontaktu z częściami pod napięciem.

IP67/IP55:

Złącza mają stopień ochrony IP67. Są pyłoszczelne i nadają się do tymczasowego zanurzenia w wodzie. Jednostki złącza (wysokoprądowe metalowe skrzynki gniazd) mają stopień ochrony IP55, co oznacza ochronę przed kurzem i rozpryskami wody.

• Zawsze niezawodne w niekorzystnych warunkach środowiskowych.

• Nadaje się do zastosowań o wysokiej wilgotności.

• Niska konserwacja (brak wnikania kurzu/wilgoci).

• Zawsze zapewnione wysokie bezpieczeństwo.

Zastosowania:

Złącza do każdego zadania

• Zasilanie z lądu

• Budowa tuneli

• Platformy wiertnicze

• Żwirownie

• Morskie

• Kolej

• Wojskowe

• Przemysł

• Plac budowy

• Technologia eventowa

• Górnictwo odkrywkowe

• Chemia

• Lotniska

• Kamieniołomy

• Terminale kontenerowe i połączenia dźwigowe w portach

• Do wszechstronnego zasilania na dużych imprezach w pomieszczeniach i na zewnątrz

• Zasilanie na targowiskach

Rozwiązania dostosowane do potrzeb:

Jeśli standardowe rozwiązania nie spełniają wszystkich wymagań danego zastosowania, na życzenie wykonuje się rozwiązania dostosowane do potrzeb klienta.

Zastosowanie przenośnych skrzynek rozdzielczych, wtyczek i gniazd przemysłowych:

• Branże infrastruktury publicznej: Miejski transport kolejowy, Elektrownia jądrowa, Elektrownia wiatrowa, Port, Dok, Lotnisko, Tunel, Metro, Most, Droga, Plac budowy itp.
• Przedsiębiorstwa produkcyjne i przetwórcze: Zakład obróbki metali, Papiernia, Cementownia, Elektrownia, Producent aluminium, Zakłady żelaza i stali, Zakłady samochodowe, Oczyszczalnia ścieków itp.
• Branże komunikacyjne: Sprzęt komunikacyjny 4G, Sprzęt komunikacyjny 5G, Stacja komunikacyjna 5G, Sprzęt GPS, Sprzęt WIFI itp.
• Branże elektroniczne i spożywcze: Automatyczna linia produkcyjna telefonów komórkowych, Automatyczna linia produkcyjna samochodów, Automatyczna linia produkcyjna żywności itp.
• Branże muzyczne i sportowe: Koncert, Stadion, Prezentacja, Centrum konferencyjne, Hotel, Sprzęt turystyczny i filmowy itp.
• Branże cywilne: Szpital, Szkoła, Bank, Plac, Centrum handlowe, Supermarket itp.
• Branże motoryzacji elektrycznej: Ładowarka do samochodów elektrycznych, Skrzynka dystrybucyjna ładowarki, Inteligentny system ładowania itp.
